  폐사는 1996년도“폐열회수기”장치에 관한 실용신안특허취득 후“기술, 개발, 창조 그리고 개척”의 사훈 아래 1 0여년간 효율높은“폐열회수기”를 제작, 전국산업체(350여개소)에 설치하여 에너지절약에 절찬의 호평을 받고 기업이윤 증대에 기여하면서 탁월한 성능의 열교환기를 개발, 제작, 보급중에 있음.

2005년 1월 12일 설치완료/MODEL:19276型
시설사 : 중국 청도 / 현재가동중

   DIWHRM 동일 열교환기기는 매시간당 2 0분 전열판 사이를 정수와 폐수가 서로 역류하면서 열을 전수하여 90% 이상의 전열효과를 얻을수 있도록 설계된 스파이럴 다단식방식으로 스테인레스를 이용, 부식문제를 완벽하게 해결했으며 고장이 전혀 없어 반영구적으로 사용할 수 있으며 수요업계의 깊은 신뢰를 받고 있다.

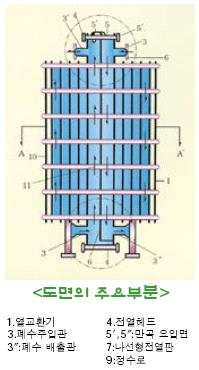

   나선형으로 감은 전열판의 상·하를 프렌지에 부착하고 이관의 통수로정수(냉)와 폐수열이 전도하며 정수가 열을 흡수한다. 본 고안의 폐열회수 장치는 열교환기의 상하에 전열헤드를 설치 함으로써 폐수와 정수가 유속의 힘으로 와류현상과 폭포와 같은 소용돌이치는 과정에서 폐수열을 정수쪽으로 완전히 흡수될 수 있게 되었다.


스파이럴 다단식 스테인레스로 부식이 없다.
반영구 및 경제적이다.
막힘이 없다. (찌꺼기가 끼이지 않는다)
고장이 없으며 운전관리가 편리하다.

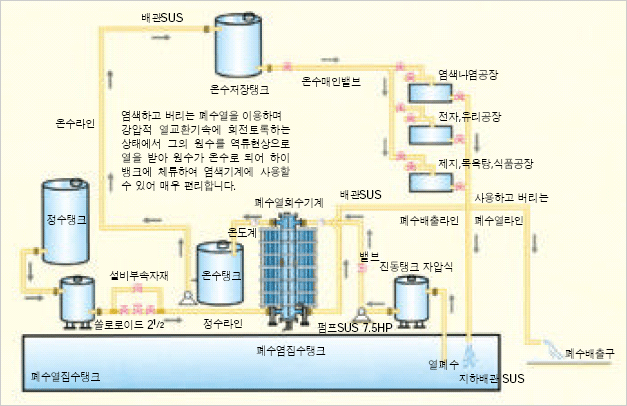

  현재 사용하고 버려지고 있는 폐수열을 이용하여 추가연료를 공급하지 않고 신선한 더운 물을 회수 재활용 할수 있는 폐수열회수기로서 많은 기업체에서 본사 특허 제품인 나선형 다단식기계를 시설 가동하여 호평을 받고 있으며 상당한 에너지를 절약함과 아울러 즉시 뜨거운 물을 이용할 수 있어 작업능률을 제고할 뿐 아니라 더 나아가서 폐수처리시 대량 소요되는 약품도 대폭절감 할 수 있어 기업 경영에 큰 이윤을 얻고 있음을 알립니다.


<시설 가동한 장면>

1.주어진 수치
작업일수 : 26일/월
작업시간 : 24시간/일일
방카C유 발열량 : 9750kcal/㎏
(LNG 10,550kcal/㎥)
기계효율 : 90%
폐수량 : 1000톤/일일
원수량(실제 승원시켜쓸 수 있는물) : 600톤/일일
폐수온도 : 50℃
원수(급수)온도 : 16℃
폐수배출온도(열교환후) : 31℃
온수온도(열교환후) : 45℃

2. 손실열량(기계설치전)
폐수온도 5 0℃-원수(급수)온도 16℃=34℃
34℃*1,000톤*1,000㎏
=34,000,000kcal/9,750 kcal/㎏
=3487㎏(L)*480원=1,673,760원/일일손실량

3. 일일 회수열량(기계설치후)
폐수온도 50℃ * 기계효율 90% = 45℃
45~16℃(원수온도) = 29℃
29℃ * 600톤 * 1000㎏
= 17,400,000kc a l / 9750 kcal
= 1784㎏(L)*480원(벙커c유/ L당가격)
= 856,320원/일일절약금액
856,320원*26일
= 22,264,320원/월간 절감금액

4. 기계투자액
9,200만원

5. 투자비 회수기간
9,200만원/ 22,264,320원 = 약 4개월


1. 장기간 사용시에는 관료의 절연판 벽에 스케일이 끼어
효율이 감소하는 경우가 있다. 이때에 폐수쪽에어핀을
풀고 청정제를 넣은 후 3~4시간 순환펌프로 물을 회전
시킨후 하부의 청소구를 열어 배출 시킨다.
2. 패킹의 상태가 불량 할때는 플랜지의 볼트, 너트를
한바퀴 정도 조여 주면 된다.

폐수와 정수의 압력차가 2.0㎏ 이상이 되면 나선형 전열판이 한쪽으로 밀려 관로가 막힘으로 주의 하시고 시운전이 시작 되기전 역세 라인으로 정수와 폐수를 동시에 수량을 채우고 에어핀을 열어 정수측과 폐수측에 수량을 채우고 확인후 역세 밸브를 잡고 시운전을 하는 것이 제일 안전합니다.


<시설 가동한 장면>

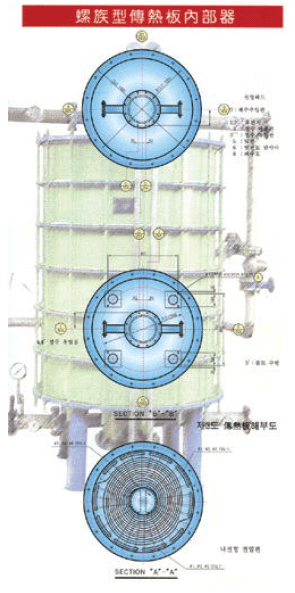

전열판과 격판을 교호로 복개하여 폐열과 정수가 나선형 절곡판을 따라 소용돌이 치며 통과되게 함으로써 열전도를 높여 폐열을 효과적으로 회수토록 하고 분해와 조립을 용이하게 구성하여 청소작업이 편리하도록 한것이나 오물찌거기가 전열판을 스쳐 빠져 나가게 되어 있어 청소관리가 필요 없음.
